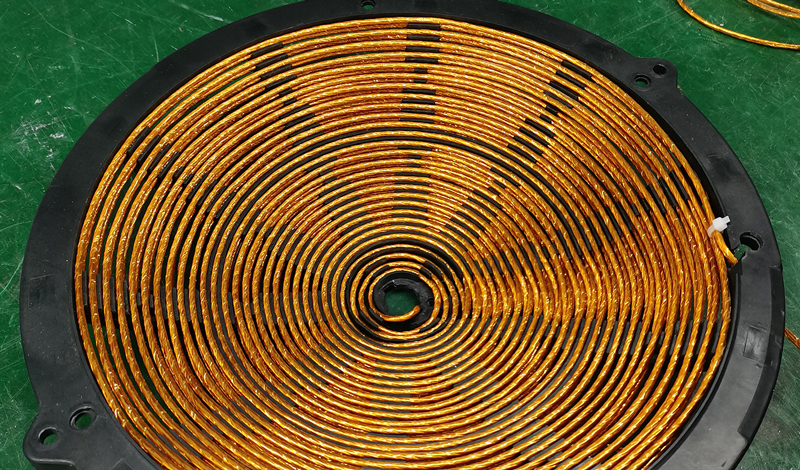

不銹鋼電磁加熱線圈
文章來源：深圳市碧源達科技有限公司
人氣：6489
發表時間：2022-07-16 14:54:10
【小中大】
在電磁加熱器安裝中，電磁加熱線圈的纏繞方法其實很簡單，對于以前還沒安裝過電磁加熱器的朋友，要注意以下幾點，因為線圈纏繞的方法直接影響到加熱的溫度，從而影響到電磁加熱器的使用。
做電磁加熱節能...
此文關鍵字：不銹鋼電磁加熱線圈
在電磁加熱器安裝中，電磁加熱線圈的纏繞方法其實很簡單，對于以前還沒安裝過電磁加熱器的朋友，要注意以下幾點，因為線圈纏繞的方法直接影響到加熱的溫度，從而影響到電磁加熱器的使用。
做電磁加熱節能改造首先需準備好以下材料：保溫材料(石棉或者玻璃纖維均可)、高溫布(纖維布)或者電木板(環氧樹脂板)、高溫電纜、電磁加熱控制器及過程中所必需的工具，這個方法具體分為6個步驟，如下：
第一步、改造前先取下原設備上面的電熱圈
第二步、清潔料筒并測量料筒各種參數
將料筒清潔干凈并用工具測量料筒各種尺寸(管徑、長度、加熱區數、每區加熱長度、原功率大小，以便確定用哪種控制板)
第三步、在料筒上包一層隔熱保溫材料
按照步驟2將料筒清潔干凈后，在料筒上包上一層隔熱保溫材料(石棉或者玻璃纖維均可)，可以先做一區，一區做好后，再做其它區，熟練且經驗豐富者可幾個加熱區一起做
第四步、用高溫布將保溫材料包好
保溫材料的厚度根據使用的不同的電磁加熱控制器的要求來配，保溫材料包好后，再用高溫布(纖維布)或者電木板(環氧樹脂板)將保溫材料包緊起來，該步驟主要是確保料筒各處的保溫材料厚度一致。
第五步、纏繞高溫電纜
高溫電纜的規格與長度請根據各種不同型號電磁加熱控制器的要求選配，該步驟非常關鍵，親可以參照信輝源電磁加熱器說明書完成操作。
對于電磁加熱線圈繞線的順序是順時針還是逆時針是都可以的。如果線長度夠長，那么兩邊可以各留一米長度來當引線，假如線長度剛好，那么引線部分可以用普通線接起來用引線就可 以了。
不同功率的電磁加熱器繞線的長度都會不一樣，說明書上會有一個大概的長度數值，按照說明書上的線長度繞完以后，用電感表去測量這兩根線上的電感值， 只要電感值在正常的范圍內，就可以通電測試了。通電以后還要再測試輸入電流大小，用鉗形表卡一下輸入的火線或者零線，測一下輸入電流大小。不同功率的電磁 加熱器輸入電流值是不一樣的，當測量出來的輸入電流值大于正常范圍，那么就需要再多繞幾圈線圈直到輸入電流降到正常范圍。當測量出來的輸入電流小于正常范 圍，那么就需要拆下幾圈線圈，直到輸入電流上升到正常范圍。對于保溫棉的厚度一定要按說明書上的厚度，因為保溫棉的厚薄會影響到電感值，從而影響到了產品 的正常使用。不同功率的電磁加熱器保溫棉的厚度是不一樣的，具體的應該按照說明書上的厚度為準。此外還要提到一點就是一個料筒上繞上多臺電磁加熱器的時 候，每一臺電磁加熱器繞的線圈組之間需要間隔6cm以上的間隔，避免不同臺電磁加熱器產生的電磁波相互干擾。
第六步、將線圈與電磁加熱控制器連接
最后一步則將繞好的線圈與電磁加熱控制器連接好，并給電磁加熱控制器接上電源，即可對設備進行調試，需注意的是調試過程中要特別注意測量電磁加 熱控制器的輸入電流與頻率。為保證設備的使用壽命建議電流調到額定工作電流的80%左右，如我司50KW的電磁加熱控制器，額定工作電流是75A，則建議 調到75A左右即可，或電流偏小則可減少線圈，反之則需再增加一些線圈。
